Full-Automatic Bug Key(全自動バグキー)


ページ 2 / 6
前ページへのジャンプボタン 次ページへのジャンプボタン

 感圧素子を使用し、パドルは動かず、動作は光と音と振動でフィードバックさせる。そんなオートマチックキーヤーです。



全自動バグキーのハードウェア

全自動バグキーのブロックダイヤグラム

全自動バグキー回路図

全自動バグキー内部レイアウト

全自動バグキー内部


 パドル左には、VRとPIC,右にはキージャックとフォトアイソレータ、振動アクチュエータ(リレー)リチウムイオン電池は基板下に収めています。キープラグを差し込むと電源SWがオン



  ページ 2 / 6
前ページへのジャンプボタン 次ページへのジャンプボタン


【Tips】

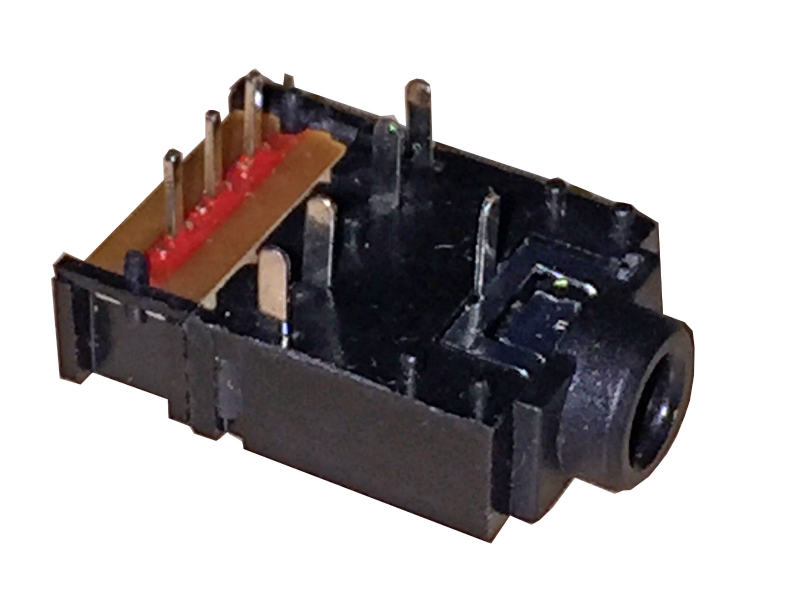

テレオミニジャックはスライドスイッチ付き スイッチ スイッチ

 今回使用した3.5mmステレオミニジャックはスライドスイッチ付きです。リレーは少しでも音を出すためにプラハウジングを切りました。
