IC-9700Mのスピーカに無停電電源を組み込む


ページ 2 / 3
前ページへのジャンプボタン 次ページへのジャンプボタン

 IC-9700Mの外付スピーカにリチウムイオン電池を使用した無停電電源装置を組み込むプロジェクトです(2019/04/11掲載)








IC-9700M常時使用可能な無停電電源装置(UPS)構成部品

 (1)IC-9700外部スピーカSP-10
 (2)Panasonic製18650 3直列7並列(3S7P) バッテリー21本
 (3)バッテリー保護基板
 (4)DC-DCコンバータ11.1V → 13.8V
 (5)25Aノイズフィルタ
 (6)リチウムイオン電池専用充電器
 (7)電源スイッチ、充電用入力コネクタ、無線機用出力コネクタ、バッテリー電圧モニタLED

 SP-38内にある密閉型エンクロージャは取り外します。電源コネクタは秋葉原で購入可能です。
3S用バッテリー保護基板接続図 3S用バッテリー保護基板接続図と 11.1Vから13.8Vを得るDC-DCコンバータです。
 1860リチウムイオン電池3直列用に設計された充電器です。

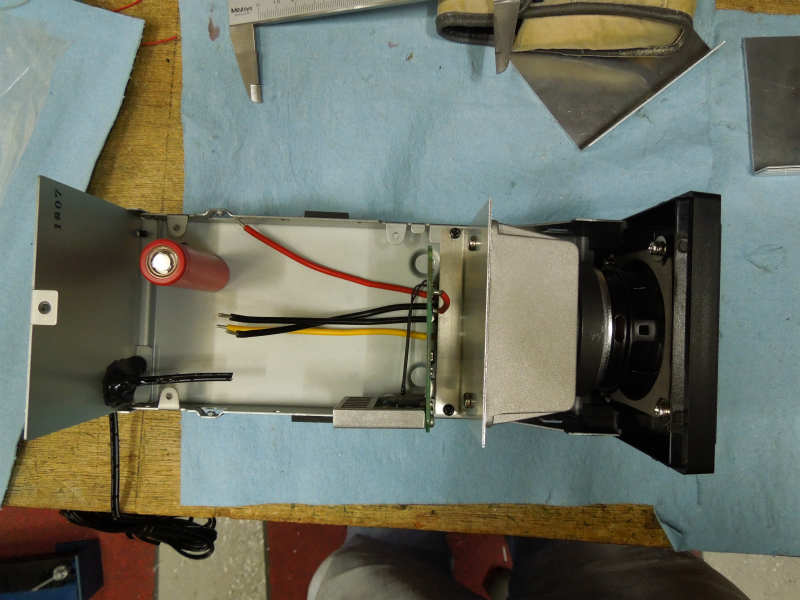

DCコン、保護基板やバッテリーパックの配置
SP-38SP-38

 DCコンをスピーカ側に配置するか、リアパネル側に配置するかですが、入出力端子を置くリアパネル側に配置することにしました。保護基板はバッテリーパックと一体化してバッテリー上部に配置します。バッテリーは写真の配置で最大21本が内蔵可能です。

バックパネルにスイッチとコネクタ類、ノイズフィルタを取り付けます


SP-38リアパネル穴SP-38リアパネル スイッチとコネクタ  パネル(1mm厚)加工は左下のDCコネクタ部に結構時間がかかります。オリジナルのシールを生かしてこの配置になりました。 2019/04/15
リアパネルに取り付けた電源スイッチとノイズフィルタDCコンとリアパネル  トロイダルコアにホルマル線を巻いて作ったノイズフィルタをリアパネル裏に装着しました。DCコン箱の位置に、DCコンの左側のスペースにバッテリーパックが収まります。ケースの床面を這っているのは、①電源ONのLEDインジケータライン ②スピーカライン ③バッテリ出力ケーブル ④バッテリー充電ケーブル です。 2019/04/17

 バッテリーパックを作成します

3S7P 18650バッテリー3S7P 18650バッテリーと保護基板  18650バッテリーを7本並列に接続し、それを3セット直列接続した組バッテリーです。Yokodai.JPスポット溶接機HSW-03機を利用して0.15mm厚のニッケル板を溶接しています。バッテリー保護基板は絶縁ファイバー紙の上に取付てから、熱収縮チューブでシュリンクします。

 バッテリーパックをケースに収め、ケースにグリップを取り付けます

IC-9700用リチウムイオンバッテリー3S7P 18650バッテリーと保護基板  18650バッテリーを21本使用した組バッテリーは、11.6Vで22Ah 260Whを超えます。バッテリーパックは、最高の信頼性を誇る日本製リチウムイオン電池と温度ヒューズ、保護基板、専用充電器により安全を確保していますが、収納するケースも大切です。プラスチックケースでは発火した際に保護しきれませんので、金属筐体のIC-9700用外部スピーカケースを使用しています。
IC-9700用リチウムイオンバッテリー3S7P 18650バッテリーと保護基板  FT-991Aは購入時本体右側にグリップが装着された状態でしたので、SPは左置きしてスピーカと本体の隙間が少なくなるよう配慮しました。しかし、IC-9700のグリップ取付ネジ穴は本体左にあり、本体右側には縦置きした場合に傷がつかないようゴム足がつきます。よってスピーカを右の置こうが左に置こうが本体とスピーカの間には1cm近くの隙間が空くことになります。結局スピーカもグリップは左側に付けることにしました。

 グリップを取り付け、バッテリー電圧低下の警告灯も追加しました

グリップを取り付けたSP-38UPSグリップを取り付けたSP-38UPS  ICOM純正IC-9700用のグリップを取り付けました。蓋を開けたついでに、電源ON表示の緑色LEDの上に、バッテリー電圧低下の警告赤色LEDを追加しました。バッテリー電圧が10V以下になると点灯します。 2019/04/20

ページ 2 / 3
前ページへのジャンプボタン 次ページへのジャンプボタン
【Tips】参考価格

 11.6Vリチウムイオン電池充電器(DCジャック付属) Shop6502
 DC出力コネクタ  Shop6502 ¥350-(税込)
 IC-9700用グリップ MB-123 ¥950-(税込)
