3mm厚保のアルミ板にφ４mmの穴２箇所と、３mmの穴２か所をあけます。脚取付用に2.5mmの穴をあけ3mmのタップをたてます。
KX3で使用しているネジはインチネジです

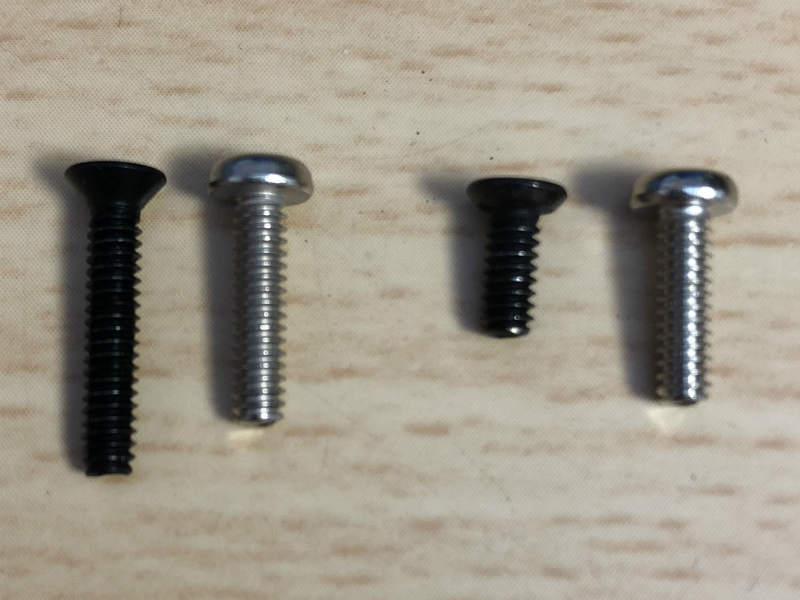

写真の黒いネジはヒートシンクを留めているKX３オリジナルのネジです。白いネジは今回使用した#4-40のネジで、必要な長さはKX3内蔵のオプションにより異なりますので実物を見ながら考えてください。寸法は英文の取説にしっかり書いてあります。私のKX3はアンテナチューナと充電基板を装着しています。
（１）幅１５ｍｍ厚み３ｍｍのブロンズ色アルミ板 1,500円／0.5ｍ （板厚は２ｍｍなら安価ですが4mm皿ネジの頭を沈めるのに工夫が必要です。） （２）タカチのグリップ KH-100B（一袋２個入り） 780円（税別） （３）インチネジ#4-40 100円？（黒色の皿ネジが欲しい） （４）飾りネジ M3首下６ｍｍ（５ｍｍ可） 100円？ （５）３mm穴ナイロンワッシャ 100円（100ケ/袋） （６）タッチペイント 600円
タカチのグリップに付属のネジはφ4mmのサラです
そのため、グリップの平板に皿ネジの頭が沈むように、平板の穴をザグります。また、平板の切断面はアルミが露出しますので、タッチペイントで塗装します。
