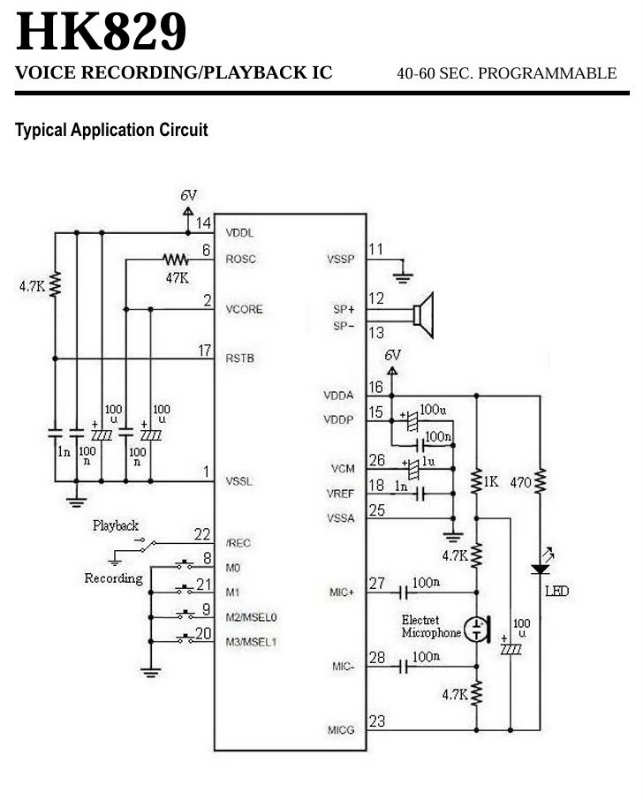

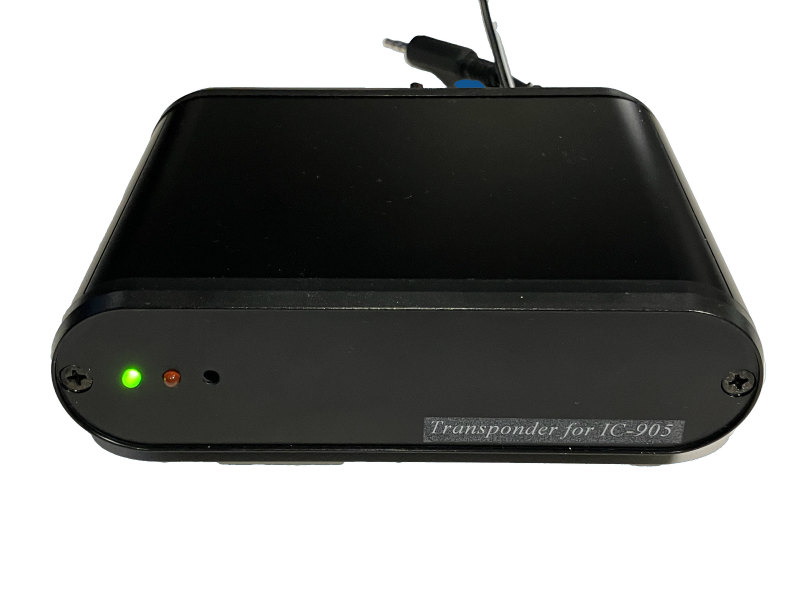

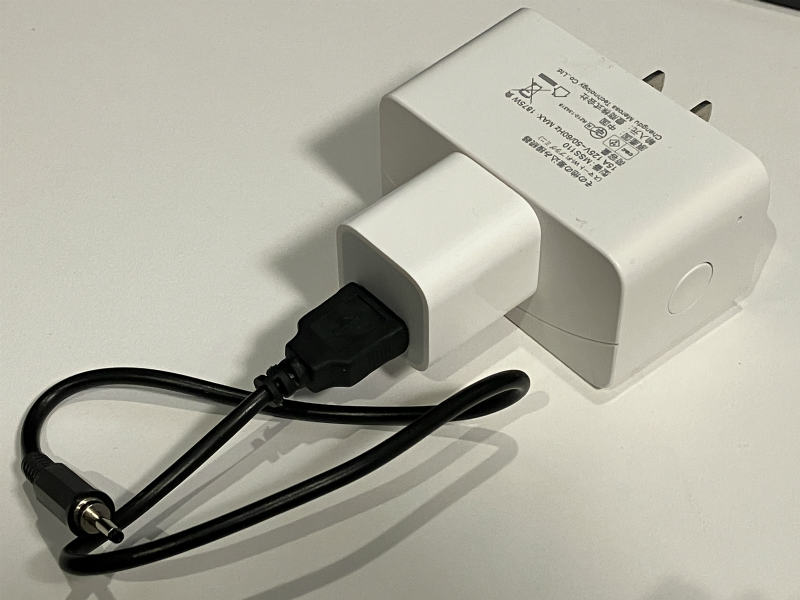

トランスポンダ―Ver1のハードウェアは、音声録音IC　HK829という秋月電子でも扱っている安価なICです。これをPIC16F1823で制御しています。トランスポンダ―のON-OFFはシャックの電源リモコン装置で操作しています。回路図はkiCadで記述しています。このページの最後でPDF型式で公開します。

　

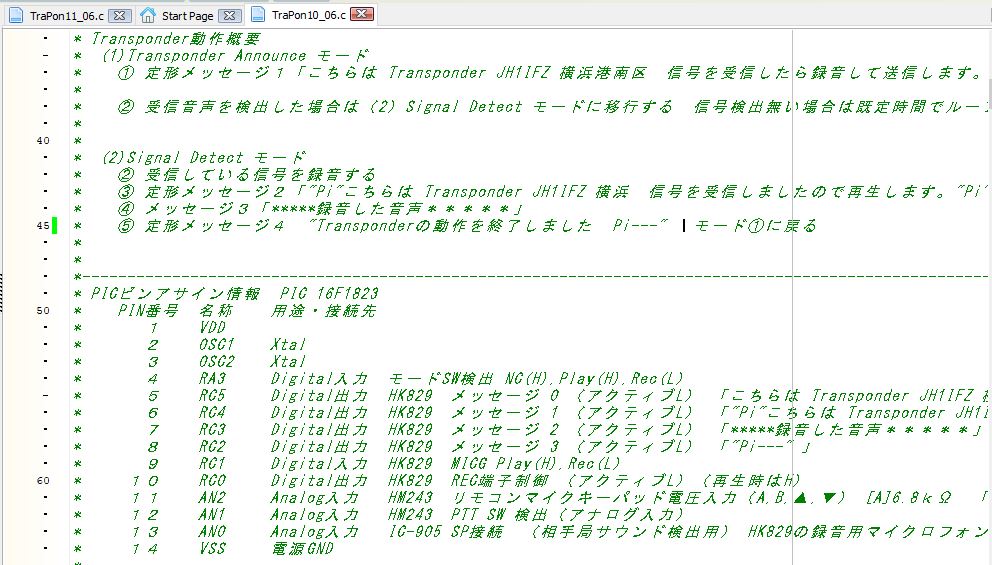

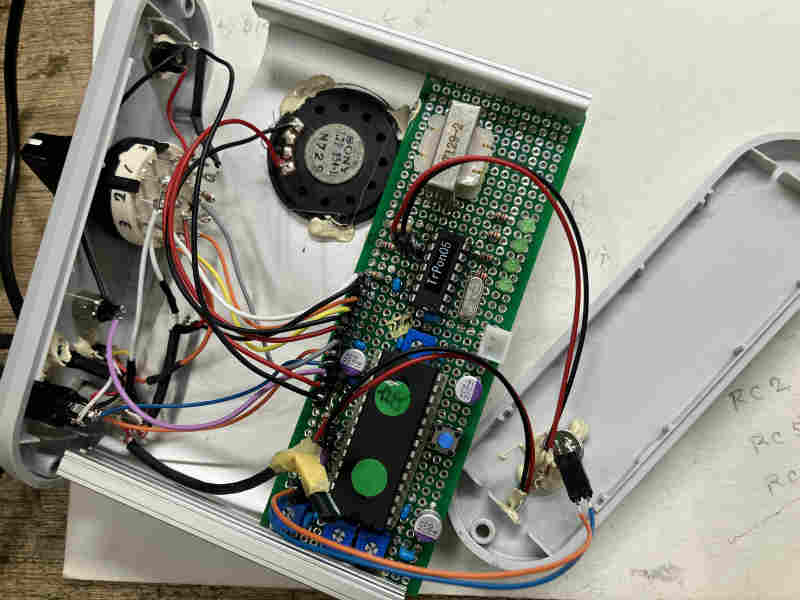

　トランスポンダーVer1は、音声録再ICをPICで制御しています。PICのプログラムはMiｋroCで記述しています。このページの最後でソースファイルとHEXファイルを公開します。

　

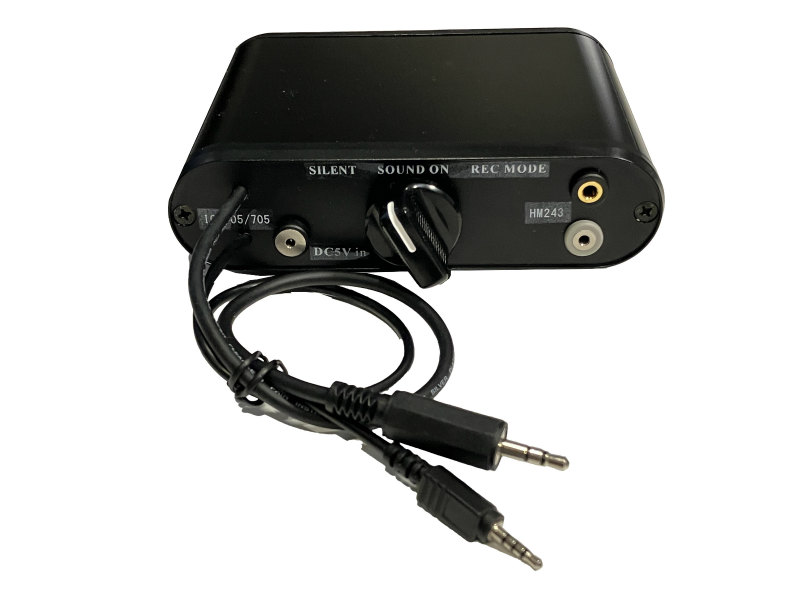

　トランスポンダーへのメッセージ録音は、IC-805/705付属のリモコンマイクで操作します。三種の既定メッセージを予め録音し運用開始すると相手局の信号を四つ目の領域に自動録音します、各メッセージの録音可能時間は10秒以内です。メッセージ録音時にHM-243はリモコン操作をするので、声はHM-243ではなくトランスポンダ―内蔵のマイクから拾っています。

　

　トランスポンダ―Ver1の回路図　TrponV1.pdf
　トランスポンダ―Ver1のソースプログラム　TraPon10_06.txt
　トランスポンダ―Ver1のHEXファイル　Transponder11.hex

　回路図は、Mac 上の KiCad8.0 で作成し、PDF型式で掲載
　ソースプログラムは、Weidows10の mikroC で記述し拡張子を cからtxt に変更し掲載
　HEXファイルは Win10 MPLAB IPEで PIC16G1823に書込み
