USB type-C PD は究極のハンディー機電源!


ページ 5 / 5
前ページへのジャンプボタン 次ページへのジャンプボタン

 10W以下のハンディー機は USB type-C PD モバイルバッテリーで決まり! 新しい規格 USB type-C PD で無線機をポータブル運用するためのパワーバンク(「モバイルバッテリー」は和製英語なので以下、パワーバンクと呼ぶことにします)の評価。








検討対象のUSB-C PDパワーバンクをスペックで3機種選びました

JH1IFZ 推奨 USB-C PD パワーバンク 3種

【 検討対象とするパワーバンク 】

JH1IFZ 推奨 USB-C PD パワーバンク 3種

 目的に応じて、小型・中型・大型とUSB type-c PD 出力を有する3種類のパワーバンクをWebで選びました。選択基準は①USB-C PD 規格を満足する事 ②無線機の充電と送信に必要な15V出力が得られること ③バッテリーは消耗品であることを考慮し出来る限り信頼できて安価なものを選ぶ の三つです。

(1)小型 TH-D74,DJ-G7などの5Wハンディー機が運用でき、本体の2倍以上のバッテリー容量を有する。容量100Wh以下で航空機持込の個数制限なし

(2)中型 小型の倍以上バッテリー容量で、FT-818ND、KX3で6W~10W での長時間運用が可能。160Wh以下なら航空機持込2個まで可

(3)大型 中型の倍以上のバッテリー容量により、コンテスト運用や、複数の機器での運用やパソコンでの利用も可能。160Whを超え航空機持込は不可


また、パワーバンクに対して 15V出力を指示するトリガーデバイスには、Shop6502製の「USB-C to 15Vアダプタ」を使用します。


ANKER PowerCore 10000 PD

KENWOOD TH-D74と ANKER PowerCore 10000 PDKENWOOD TH-D74と ANKER PowerCore 10000 PD

ANKER PowerCore 10000 PD 15V 1.3A出力時の電圧波形

【 小型最軽量を追求するならこれかな 】

KENWOOD TH-D74と ANKER PowerCore 10000 PDKENWOOD TH-D74と ANKER PowerCore 10000 PD

 ANKER PowerCore 10000 PD

容量 10000mAh(36.3Wh)
電圧 5V/3A 9V/2A 15V/1.2A (12V不可、20V不可)
実測 無負荷 5.1V 8.96V 14.9V
   負荷時 USB-C to 15Vアダプタ使用
   15V 1.2A 最大13.8V 1.4A
重量 196g
寸法 110x50x25mm
価格 ¥4,600-
充電 USB-C PD
PSE  表示有あり
航空機持込可(個数制限なし)

TH-D74はバッテリーパックを外した状態で受信時14.9V0.21A、430MHz帯FM5W送信時14.7V電流は1.2Aでした。バッテリー装着し充電中も14.7V1.2Aで送信可能。 FT-817では、充電OK,L2まで送信可能、L3とHiは不可。

RAVPOWER Super-C Series 26800mAh

RAVPOWER Super-C Series 26800mAh と TH-D74

RAVPOWER Super-C 15V 1.5A出力時の電圧波形

【 十分な運用時間と10W出力使用可】

RAVPOWER Super-C Series 26800mAh と TH-D74

 RAVPOWER Super-C Series 26800mAh Portable Charger type-C +iSmart2.0

容量 26800mAh(99.16Wh)
電圧 5V/3A 9V/2A 15V/2A 20V/1.5A
実測 無負荷時 5.3V 9.29V 12.4V 15.65V 19.8V
負荷時 USB-C to 15Vアダプタ使用
14.8V 2.55A
重量 462g
寸法 170x80x20mm
価格 ¥7,000-
充電 microUSB
PSE  表示あり
航空機持込可(個数制限なし)

TH-D74、FT-817NDは、5W送信でも問題なく使用可能。

BatPower ProE 2 ES15B 56000mAh

BatPower ProE 2 ES15B 56000mAhとTH-D74

BatPower ProE 2 ES15B 15V 1.5A出力時の電圧波形

【 10W送信もコンテストもPCも 】

BatPower ProE 2 ES15B 56000mAhとTH-D74

 BatPower ProE 2 ES15B 56000mAh

容量 56000mAh(210Wh)
電圧 5V/9V/12V/15V/20V(Max60W)
実測 無負荷時 5.3 9.5 12.65 15.96 20.98V
   USB-Cto15Vアダプタ使用 負荷時 15.0V 4.14A
重量 770g
寸法 235x83x18mm
価格 ¥33,000-
充電 USB-C PD
PSE  表示あり
航空機持込不可

※入手可能パワーバンクで最大容量 ?
(キャンプ用の大きな筐体のものを除く)
2019/07/25現在

上記パワーバンク3種の出力特性

BatPower ProE 2 ES15B 56000mAh 3種の電流電圧特性

【 15V 出力時の電流電圧特性の調査 】

BatPower ProE 2 ES15B 56000mAh 3種の電流電圧特性

 必要とする電圧は13.8V以上16V以下ですので、電圧の問題はありません。
電流は各パワーバンクの定格よりすこし上までOKでした。
さすがにBatPower ProE 2 ES15B 56000mAhは強力で、図には示していませんが6.5Aでも出力を継続していました。グラフをクリックすると拡大表示します。

 大型(BatPower ProE 2 ES15B 56000mAh (210Wh))

 中型(RAVPOWER Super-C Series 26800mAh (99.16Wh))

 小型(ANKER PowerCore 10000 PD (36.3Wh))

 ※ノイズに関してはこちらをご覧ください。
(別ウィンドウで開き、閉じればここに戻ります)

DIAMOND DSP500 スイッチング電源 のノイズについて

DIAMOND DSP500 スイッチング電源 のノイズ波形

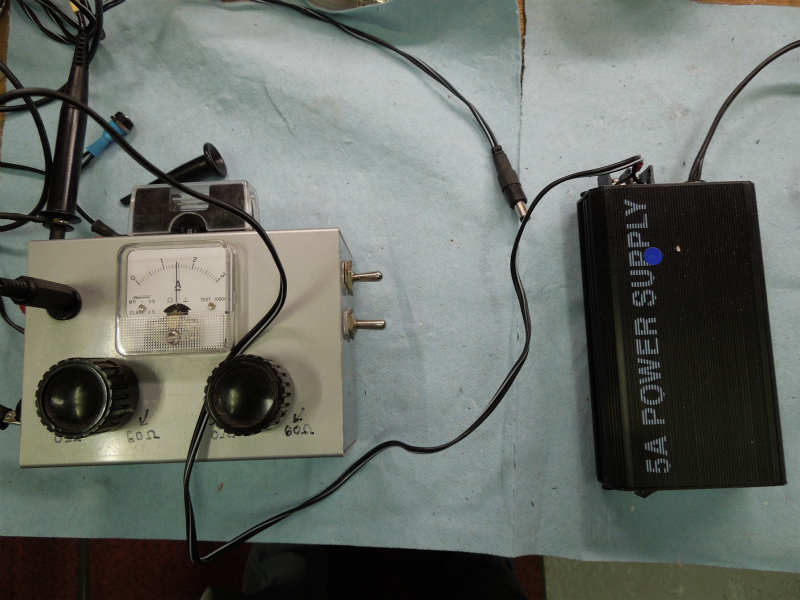

DIAMOND DSP500 スイッチング電源 の評価風景

【 アマチュア無線用 13.5V 5A スイッチング電源 】

DIAMOND DSP500 スイッチング電源 のノイズ波形

 掌の上に丁度収まる大きさで5Aという、価格は6600円ちょいでした。電圧は13.8V KX3の外部電源として使用するために購入しました。

特にコメントはありません! まあ、こんなもんですが、受信していてノイズが気になるという事はありません。

One more thing シガーソケットチャージャーUSB車載充電器

シガーソケットチャージャーUSB車載充電器

【 パワーバンクではありませんが 】

シガーソケットチャージャーUSB車載充電器

 AUKEY カーチャージャー 急速充電 Power Delivery 3.0対応Type-C+Quick Charge 3.0対応Type-A 21W シガーソケットチャージャー スマホUSB充電器 車載充電器 CC-Y11

容量 車のバッテリーによる
電圧 5V/3A 9V/2.3A 12V/1.7A
実測 無負荷 5.08V 9.07V 12.05V
   「USB-C to 15Vアダプタ」使用時 12V出力する  (最大負荷 11.5V 1.95A)
重量 13g
寸法 41x25x25mm
価格 ¥1,800
充電 -
PSE  -

※「USB-Cto15Vアダプタ」で15V出力を指示しても、本品は12Vまでの対応なので12Vを出力します。TH-D74は問題なくハイパワー送信で使用可能でした。


【Tips】結論

 いろいろなパワーバンクを比較検討し、実際に購入して調べてみました。2019年7月25日現在、パソコンやスマートフォンの充電に対してはかなり良くなってきましたが、アマチュア無線機での利用となるとまだ機種が限られるようです。航空機機内持ち込み2個まで可能な100~160Whの機種が見つかるとよいのですが。WebでUSB-Cコネクタがついているだけの安価な品を選択すると・・・・・?!どうぞご注意ください。 ※検討時の補足説明(別ウィンドウで開き、閉じればここに戻ります)
